Wenn es draußen richtig kalt wird, ist es nur eine Frage der Zeit, bis man auch drinnen friert. Denn Wärme bewegt sich immer entlang eines Temperaturgefälles, vom Wärmeren zum Kälteren. Diesem scheinbar unumgänglichen Naturgesetz schlägt die Wärmepumpe ein Schnippchen. Mit ihr ist es möglich, Wärme entgegen dem Temperaturgefälle zu verschieben, also vom Kalten ins Wärmere. Wie das geht? Die Funktionsweise einer Wärmepumpe ist im Prinzip identisch mit der eines altbekannten Alltagsgerätes: dem Kühlschrank. Während der Kühlschrank allerdings seinem Innenraum die Wärme entzieht und nach draußen abgibt, entzieht die Wärmepumpe dem Außenbereich die Wärme und gibt sie als Heizenergie an das Haus ab. Die Wärmepumpe macht sich dafür ein physikalisches Prinzip, den so genannten Joule-Thomson-Effekt zunutze.
Geniale Technik − Einfach erklärt
Eine Wärmepumpen-Heizungsanlage besteht aus drei Teilen:
  • der Wärmequellanlage, die der Umgebung der benötigte Energie entzieht
  • der eigentlichen Wärmepumpe, die die gewonnene Umweltwärme nutzbar macht
  • sowie dem Wärmeverteil- und Speichersystem, das die Wärmeenergie im Haus verteilt oder zwischenspeichert.
Der technische Prozess läuft dabei in drei Schritten ab.

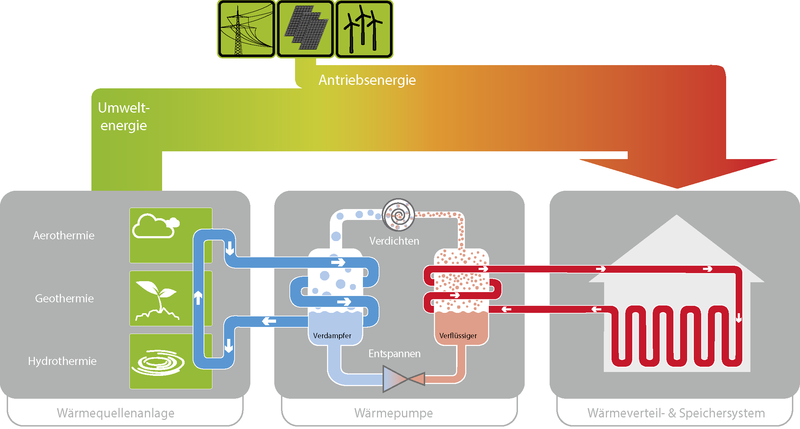

Bild: Wärmepumpe
  • Schritt 1: Gewinnung
    In der Wärmequellanlage zirkuliert eine Flüßigkeit, häufig eine Sole, d.h. Wasser, das mit Frostschutzmittel versetzt ist. Die Flüssigkeit nimmt die Umweltwärme, z.B. aus dem Erdreich oder dem Grundwasser, auf und transportiert diese zur Wärmepumpe. Eine Ausnahme bilden Luft-Wärmepumpen. Diese saugen über einen Ventilator die Außenluft an, die der Wärmepumpe die Umgebungswärme zuführt.
  • Schritt 2: Nutzbarmachung
    Beim Tranzparentbrenner wird der Ölnebel nicht einfach in den Brennraum gesprüht, sondern die Flamme wird in ein vor dem Brenner montiertes Rohr gesprüht. In der Wärmepumpe befindet sich ein weiterer Kreislauf, in dem ein so genanntes Kältemittel zirkuliert. In einem Wärmetauscher, dem Verdampfer, wird die Umweltenergie von dem ersten Kreislauf auf das Kältemittel übertragen, das dadurch verdampft. Bei Luftwärmepumpen erhitzt die Außenluft das Kältemittel. Der Kältemitteldampf wird nun zu einem Verdichter/Kompressor weitergeleitet. Dadurch hebt sich das Temperaturniveau des gasförmigen Kältemittels, es wird also heißer. In einem weiteren Wärmetauscher, dem so genannten Verflüssiger, wird das unter hohem Druck stehende, heiße Kältemittelgas nun kondensiert, wobei es seine Wärme wieder abgibt. Anschließend wird das verflüssigte Kältemittel zu einer Drossel, in der der Druck des Kältemittels wieder verringert wird, geleitet. Das nun flüssige, entspannte Kältemittel wird schließlich zum Verdampfer zurückgeführt.
  • Schritt 3: Beheizung
    In dem zu beheizenden Gebäude befindet sich nun das Wärmeverteil- und Speichersystem. Darin zirkuliert als Heizmedium in der Regel Wasser. Dieses Wasser nimmt die Wärme, die das Kältemittel im Verflüssiger abgibt, auf und leitet dieses entweder zu einem Verteilersystem, wie z.B. Flächenheizungen oder Heizkörpern, oder zu einem Heizungspuffer- bzw. Warmwasserspeicher.
Seit Jahrzehnten bewährt
Die Entwicklung der Wärmepumpentechnologie geht bis ins 19. Jahrhundert zurück: Der Franzose Nicolas Carnot veröffentlichte 1824 erste Grundsätze zum Wärmepumpenprinzip. Gut 100 Jahre später gingen in Zürich die ersten größeren Wärmepumpenanlagen zur Beheizung von Gebäuden in Betrieb. Im Jahr 1969 schloss Klemens Oskar Waterkotte die erste Erdwärmepumpe in Deutschland an. Seitdem haben sich Wärmepumpen zur Raumheizung und für die Warmwasserbereitung zu einer ebenso zuverlässigen wie umweltfreundlichen Heizungsvariante entwickelt. Dank der jahrelangen Erfahrungen wird die Technologie zudem durch Innovationen ständig weiter entwickelt.
